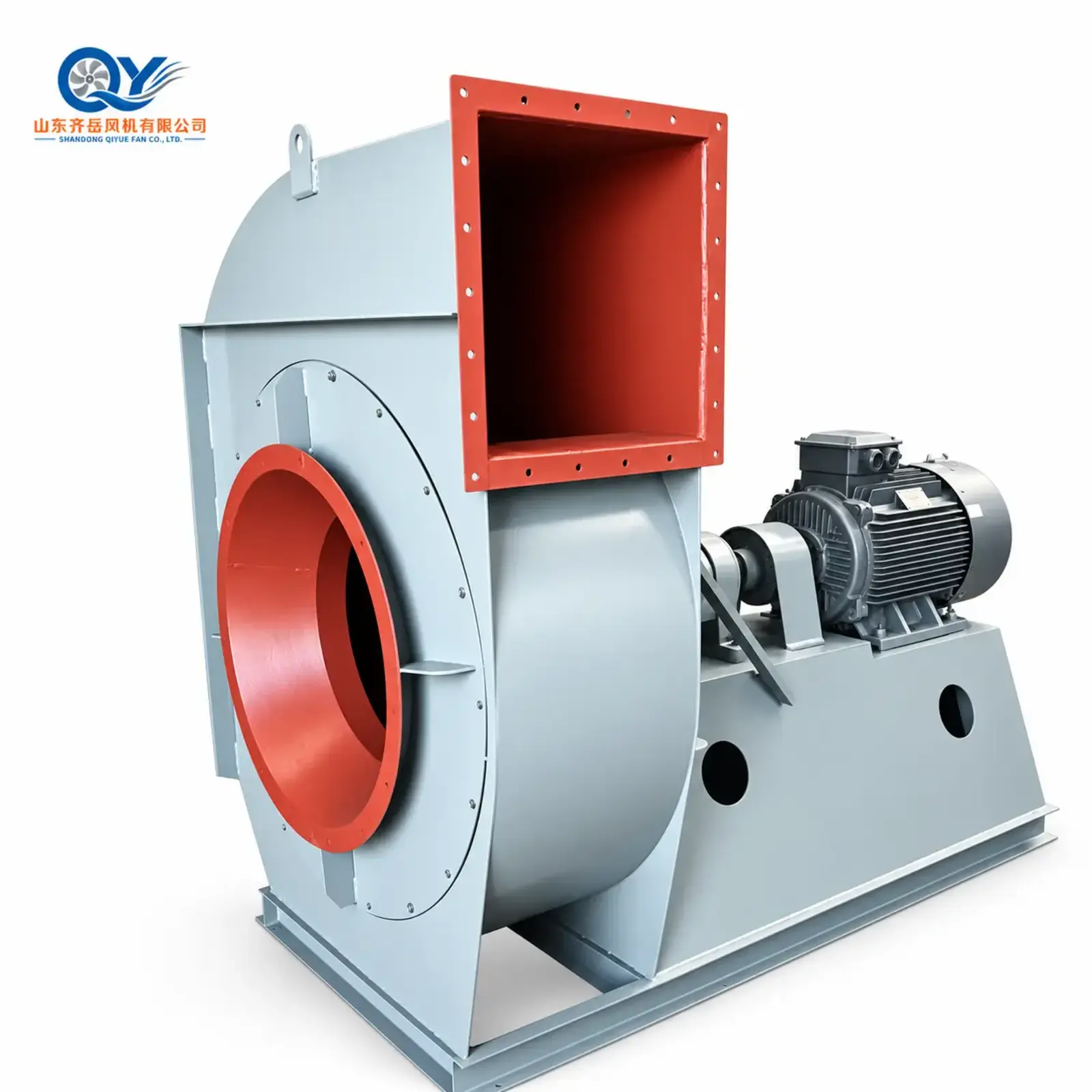

Y10-21 tööstusliku katla tõmbeventilaator
Y10-21 on ühe-sisendiga tsentrifugaalventilaator, mis on välja töötatud tööstusliku katla suitsugaasi eemaldamiseks. Konfiguratsioonid nr 8 ja nr 9 hõlmavad standardseid ülesandeid 2-tonnise ja 4-tonnise tööstusliku katelde jaoks, saadaval on C-tüüpi rihmülekanne ja D-tüüpi haakeajam.
Tööstusliku katla suitsutoru{0}}gaasi väljavõtmine
Y10-21 on üksik-imemisega tsentrifugaalventilaator, mida kasutatakse tööstuslike katla suitsugaasisüsteemides. Ventilaator paigaldatakse katlast ja gaasipuhastusseadmetest allavoolu, et ületada ahju, soojusülekandepindade, tolmukoguja ja lõõrisüsteemi takistust.
Kataloogi konfiguratsioon hõlmab ventilaatoreid nr 8 ja 9 kiirusel 1450 p/min, väiksemate ja suuremate tööstuslike katlasüsteemide jaoks on eraldi võrdlusülesanded.
Nr.8 ja nr.9 Viitekonfiguratsioonid
C-tüüpi rihmülekanne või D-tüüpi ühendusajam
Y10-21 Nr.8 Toimivus
Võrdluskiirus: 1450 pööret minutis.
| PUNKT | ÕHUvool m³/h | KOGU RÕHK Pa | VÕLLI VÕIMSUS kW | MOOTOR |
|---|---|---|---|---|
| 1 | 4,215 | 2,303 | 3.83 | 7,5 kW |
| 2 | 5,400 | 2,391 | 4.75 | 7,5 kW |
| 3 | 6,736 | 2,460 | 5.85 | 7,5 kW |
| 4 | 7,536 | 2,489 | 6.53 | 7,5 kW |
| 5 | 8,148 | 2,499 | 7.22 | 7,5 kW |
| 6 | 9,598 | 2,509 | 8.81 | 11 kW |
| 7 | 10,281 | 2,499 | 9.65 | 11 kW |
| 8 | 11,115 | 2,509 | 10.76 | 11 kW |
Y10-21 Nr.9 Toimivus
Võrdluskiirus: 1450 pööret minutis.
| PUNKT | ÕHUvool m³/h | KOGU RÕHK Pa | MOOTOR |
|---|---|---|---|
| 1 | 6,000 | 3,038 | 18,5 kW |
| 2 | 7,775 | 3,165 | 18,5 kW |
| 3 | 9,590 | 3,254 | 18,5 kW |
| 4 | 10,730 | 3,283 | 18,5 kW |
| 5 | 11,600 | 3,303 | 18,5 kW |
| 6 | 13,665 | 3,312 | 18,5 kW |
| 7 | 14,642 | 3,303 | 18,5 kW |
| 8 | 16,252 | 3,224 | 22 kW |
Temperatuuri ja tolmu tuleb koos kontrollida
Viite nr 9D liidese mõõtmed
| D1 | D2 | D3 | SISENDAUKUD | A1 | A2 | A3 | A4 | A5 | A6 |
|---|---|---|---|---|---|---|---|---|---|
| 450 | 500 | 550 | 8 × Ø12 | 506 | 560 | 595 | 180 | 234 | 269 |
Üldmõõtmed - Nr.9D
| E | F | G | K | L | M | H |
|---|---|---|---|---|---|---|
| 378 | 601 | 1403 | 668 | 1459 | 1791 | 280 |
Mõõdud on millimeetrites ja vastavad kataloogi nr.9D viitepaigutusele. Lõplik valmistamine ja vundamenditööd peaksid järgima kinnitatud projekti GA joonist.
Mitu tühjendusjuhist
Enne valmistamist kontrollige vajalikku pöörlemis- ja väljalaskenurka, sest väljalaske suund mõjutab vundamendi asendit, kanaliühendust ja hooldusvahet.
Mida saata Y10-21 valiku jaoks
Seotud insenerijuhendid
Y10-21 boileri ventilaatoriga seotud küsimused
Saatke tegelik katla ja suitsu{0}}gaasimaks.
